傾斜ボールスイッチをArduinoで動かします。
目次:
今回の目的
ELEGOOのチュートリアル「傾斜ボールスイッチ」（英語版の「Tilt Ball Switch」）を見ていきます。
※チュートリアルの文章（PDF日本語版含む）もスケッチもELEGOOのサイトから無料でダウンロードできました。

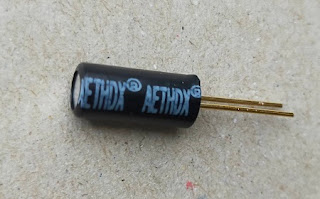

「傾斜ボールスイッチ」（チルトボールスイッチ）
器材接続
Arduino直結です。結線はチュートリアル通りですので省略します。
（写真は図２。後述）
スケッチ
言葉にすると、傾斜ボールスイッチのリード端子片方にGND、もう片方にHigh電圧をかけ、High電圧をかけた側がLow電圧を検知する（傾斜ボールスイッチ直立状態）場合にLEDを光らせます（基板実装のLED。アノード（＋）にHigh電圧印加）。
スケッチです。
const int ledPin = 13; //Pin#13を"LedPin"とする
void setup()
{
pinMode(ledPin,OUTPUT);//"LedPin"(Pin#13)を出力に設定
pinMode(2,INPUT); //Pin#2を入力に設定
digitalWrite(2, HIGH); //Pin#2にHigh出力
}
void loop()
{
int state = digitalRead(2);
if(state == HIGH)
{
digitalWrite(ledPin,LOW); //LEDを消灯する
}
else
{
digitalWrite(ledPin,HIGH); //LEDを点灯する
}
}
動作
動作させました。傾斜ボールスイッチの角度を変えるとＬＥＤの点灯・消灯が変化します。
所感
傾斜を検知するセンサ、と聞くとなんとなく苦手意識を感じておりました。
ですが、今回の「傾斜ボールスイッチ」はまさに「傾斜」でON⇔OFF切り替える「スイッチ」。意外と簡単なものもあるのだと体感しました。
簡単だからこそあなどらず触れて慣れていきたいものです。
