RGB LEDをArduinoで動かす①チュートリアル通りに動かす

RGB LEDをチュートリアルに通りに点灯させます。

 目次:

今回の目的

ELEGOOのチュートリアルのスケッチでそのままRGB LEDを点灯させます。

※チュートリアルの文章（PDF日本語版含む）もスケッチもELEGOOのサイトから無料でダウンロードできました。

「RGB LED」

「RGB LED」はR（Red）、G（Green）、B（Blue）の３色のLEDを一体化したLEDです。

３原色の点灯具合を調整することで、全体として混ざり合った光を自在な色に変化させることができるため、「フルカラーLED」とも呼ぶようです。

ただ、後から表現色を広げる「RGB +W（White）」、「RGB +W（White）+WW（Warm White）」（WやWWを追加することで淡い中間色が表現できるようになりました）が世に出てきたことからもわかる通り、RGBだけで万能の「フルカラー」が実現できるわけでもありません。

器材接続

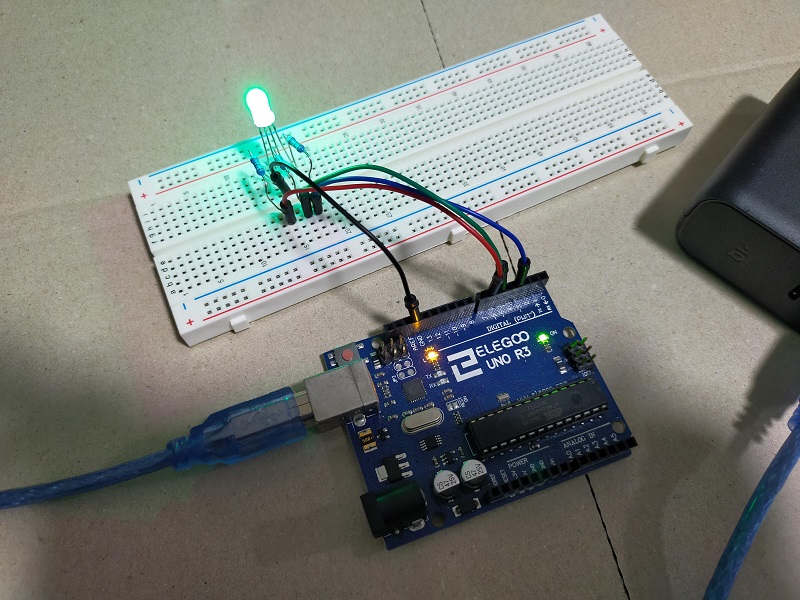

チュートリアルに図があるので省略しますが（写真は図２にあり）、Arduinoから４本配線つなぎます。

ブレッドボードに挿したRGB LED。各色のアノードには電流制限抵抗として２２０Ωの抵抗を直列に介してArduinoにつなぎ、共通のカソードはArduinoのGNDにつなぎます。

LEDを３個つなぐのと変わりありません。３本のアノード(+)が一つLEDから生えていて、カソード(-)が共通なので配線１本で済む感じです。

スケッチ

ELEGOOからダウンロードしたスケッチをそのまま書き込みます。

点灯はアノード側にPWM（Pulse Width Modulation：パルス幅変調）で正電圧与えて制御しております。

（アノードに一定周波数（約５００Hz）で正パルスを与え、そのパルス幅が広いほど対象色のLEDが明るく光って見えます）

このPWM制御は「analogWrite」関数で実現できます。便利です。

analogWrite(pin,value)

　pin：出力ピンの番号

　value：0～255。0で正パルス幅なし。255で正パルス幅出っ放し

ELEGOOのスケッチでは下記ループ１～３を順繰りに延々と繰り返します。

１．赤：最大→消灯、緑：消灯→最大、青：消灯（固定）

２．赤：消灯（固定）、緑：最大→消灯、青：消灯→最大

３．赤：消灯→最大、緑：消灯（固定）、青：最大→消灯

※各色はanalogWrite関数の引数valueに0～255をループで増加 or 減少させます

動作

素直な感想、「きれい」でした。

回路的にはひと固まりに配置した３色のLEDを徐々に強弱変えながら光らせているだけ、始める前はそう思ってパスしようかと考えておりました。

ですがこうして動かしてみればなるほど、このような光の変化・表現ができるのですね。少し気分が穏やかになりました。

RGB LEDは室内や車載の電飾に活用されているわけですが、やりようによって良い演出ができそうです。
