アクティブブザーをArduinoで動かします。
目次:
今回の目的
ELEGOOのチュートリアルに「アクティブブザー」（英語版の「Active buzzer」を日本語版でそのままカタカナにした様子）なる項目があり、今回はブザー単体を見ていきます。
※チュートリアルの文章（PDF日本語版含む）もスケッチもELEGOOのサイトから無料でダウンロードできました。
Download ⇒「Arduino Kits & ～」⇒「UNO R3 Starter Kits」⇒ ｢ELEGOO UNO R3 The Most Complete Starter Kit｣ からダウンロードリンクに辿り着けます。
リンク
「アクティブブザー」（電子ブザー）
チュートリアルで後に続く「Passiv buzzer」（パッシブブザー）との区別を意識した呼び方なのでしょうが、「電子ブザー」と言った方が日本語では通りが良いと思います。
（「Active」（アクティブ）：能動的／「Passiv」（パッシブ）：受動的）
当記事ではチュートリアルとの混乱を避けるため、以降「アクティブブザー」と呼びます。
チュートリアルを読む限り、この「アクティブブザー」にはスピーカーと発振器とが内蔵されており、外から直流電圧を与えるだけで内部で発振、スピーカーでブザー音を発生してくれます。
一方、後に続く「パッシブブザー」は発振器を内蔵しておらず、ブザー音を鳴らすためには外からパルス波など与える必要があります。
ただ、「パッシブブザー」は外から与える信号でそのままブザー音を変えられるので自由度は高そうです。
図１ アクティブブザー（電子ブザー）
図１がELEGOOのキットに付属するアクティブブザーです。
リード端子が２本、長（＋）短（ー）あります。
チュートリアルにも実物にも型式表記はありません。
できれば商品を特定してメーカサイトで詳細を知りたかったのですが特定できませんでした。
ネットで同じような外観がいくつも見つかりますし、特性的にも同じようなものなのでしょう。
いくつかの情報元を見ても電気的特性と外寸までで、それ以上の詳細は見つかりませんでした。
リンク
器材接続
今回は単体で動作させます。
直流電源を直接つなぎます。チュートリアルでもArduinoの出力端子に直結しているので大丈夫でしょう。

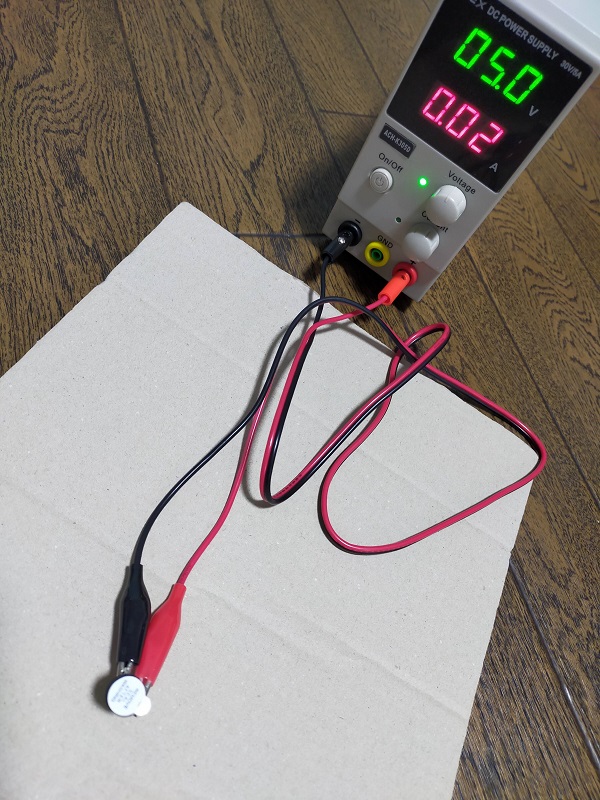

図２ 接続
図３ DC５V印加
一定一様、ブザー音が鳴り続けます。予想通りです。
図４ DC1.5V印加
徐々に電圧を下げれば音量も下がり、1.5Vくらいが音が鳴る下限のようです。
実はELEGOOのスケッチを先に試したのですが、スピーカーを鳴らす信号を内部発振で発生させているこのブザー音、外からの入力を断続させることで高低の変化をつけられます。
次回はそのスケッチを見ていきます。
